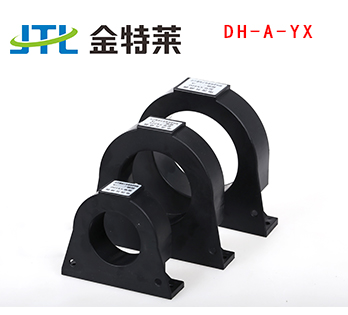

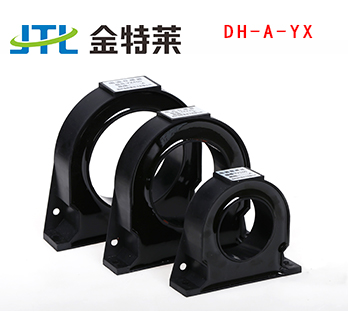

剩余电流传感器圆形 DH-A-YX

型号:DH-A-YX

产品简介:

YX剩余电流传感器,专为采集零序电流信号设计。零序电流为mA级,且必须用于穿芯方式,对平衡特性和现行要求较高。

附加功能:





  • 名称:YX剩余电流传感器剩余电流传感器
    型号:DH-A-YX



    产品简介 :

    YX剩余电流传感器,专为采集零序电流信号设计。零序电流为mA级,且必须用于穿芯方式,对平衡特性和现行要求较高。

    本系列产品测量范围宽,额定一次电流范围:10mA-1000mA,额定二次电流范围:0~1mA,良好的制作流程。保证了其准确等级、可靠性等技术要求。




    剩余电流传感器应用:

    ☆设备能够完全适用于电机保护,继电保护

    ☆对于电气火灾监控系统,小电流选线接地系有很好的应用


    特点:

    ☆品质好价格合适,较高的性价比,环保无污染

    ☆准确高灵敏度好,固定方式灵活,体积小

    ☆外壳材料采用阴烯ABS外形美观、占用空间小、安装起来比较方便

    ☆设备整体重量轻、全封闭、安全性好、高绝缘

    ☆较高饱和感应强度,扛过载能力强


    剩余电流传感器额定电流:


    框架电流(A) 额定电流
    100 16、20、25、32、40、50、63、80、100
    225 125、140、160、180、200、225
    400 250、315、350、400
    630 500、630
    800 700、800
    1250 1000、1250
    1600 1600
    2000 2000

    相关产品推荐:剩余电流传感器圆形 DH-A-JX



  • 技术参数:

    电气参数

    机械参数

    额定连续热电流

    2A

    外壳

    环保阻燃ABS

    一次额定电流

    1000 mA

    骨架

    PBT

    二次额定电流

    1mA

    铁芯

    超微晶

    比差值

    ≤±0.1%

    内部结构

    环氧树脂灌封

    相位差

    ≤±10分

    施工

    螺丝固定

    工频耐压

    3KV/1mA/1min

    工作温度

    上限温度:+40 下限温度:-10

    绝缘电阻

    DC500V/1MΩmin

    相对湿度

    ≤85%

    精度等级

    0.5

    输出连接

    屏蔽线或端子





  • 剩余电流传感器外观尺寸:

    型号规格 外观尺寸
    φ1 A B C D E φ2
    YX100 45 98 80 25 85 76 5
    YX225 65 124 112 25 115 105 5
    YX400 80 136 121 28 126 115 5
    YX630 100 142 160 30 125 / 6
    YX1000 150 192 210 30 175 / 6
    YX2000 200 242 260 30 225 / 6
