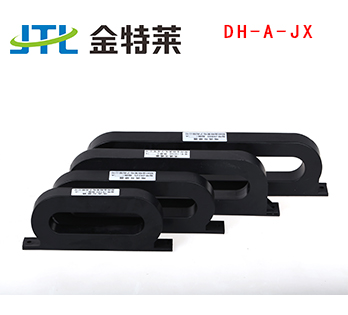

剩余电流传感器 DH-A-JX 矩形

型号:DH-A-JX

产品简介:

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。

附加功能:




  • 名称:剩余电流传感器 剩余式电流传感器

    型号:DH-A-JX


    产品简介


    a.JX剩余电流传感器,专为采集零序电流信号设计。

    b.零序电流为mA级,且必须用于穿芯方式,对平衡特性和现行要求较高。

    c.本系列产品测量范围宽,额定一次电流范围:10mA-1000mA,额定二次电流范围:0~1mA,优异先进的制作流程。

    d.保证了准确等级、可靠性等技术要求。




    产品应用范围:


    ☆适用于电机保护,继电保护

    ☆适用于电气火灾监控系统,小电流选线接地系


    剩余电流传感器额定电流:


    框架电流(A) 额定电流
    100 16、20、25、32、40、50、63、80、100
    225 125、140、160、180、200、225
    400 250、315、350、400
    630 500、630
    800 700、800
    1250 1000、1250
    1600 1600
    2000 2000

    相关产品推荐:剩余电流传感器圆形 DH-A-YX


    剩余电流传感器特点:


    ☆较高的性价比,环保无污染

    ☆准确度较高,固定方式灵活,体积小

    ☆外壳材料采用阴烯ABS外形美观、体积小、安装方便

    ☆重量轻、全封闭、高绝缘

    ☆较高饱和感应强度,扛过载能力强






  • 剩余电流传感器技术参数:


    电气参数

    机械参数

    额定连续热电流

    2A

    外壳

    环保阻燃ABS

    一次额定电流

    1000 mA

    骨架

    PBT

    二次额定电流

    1mA

    铁芯

    超微晶

    比差值

    ≤±0.1%

    内部结构

    环氧树脂灌封

    相位差

    ≤±10分

    施工

    螺丝固定

    工频耐压

    3KV/1mA/1min

    工作温度

    上限温度:+40 下限温度:-10

    绝缘电阻

    DC500V/1MΩmin

    相对湿度

    ≤85%

    精度等级

    0.5

    输出连接

    屏蔽线或端子




  • 剩余电流传感器外观尺寸:

    型号 精度 尺寸
    A B C D E F G φ
    JX100 0.5 160 65 20 148 140 100 25 5
    JX225 0.5 202 65 22 188 180 140 25 5
    JX400 0.5 255 72 22 240 224 183 32 5
    JX630 0.5 292 72 22 280 272 232 32 5
    JX800 0.5 290 72 22 280 272 233 33 5
    JX1250 0.5 450 95 30 435 390 335 34 6
    JX1600 0.5 480 102 30 462 450 390 43 6
