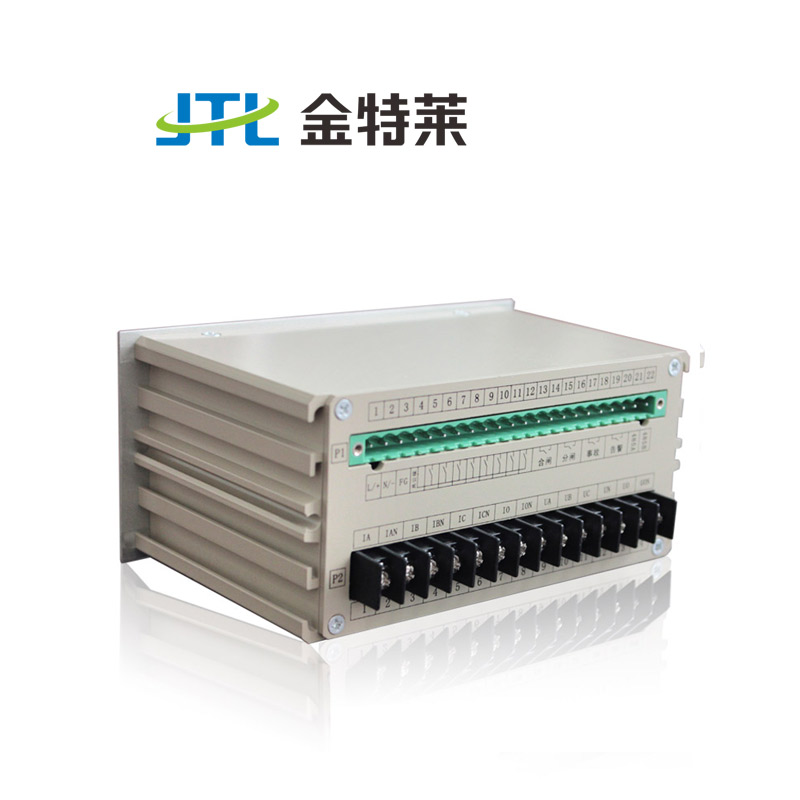

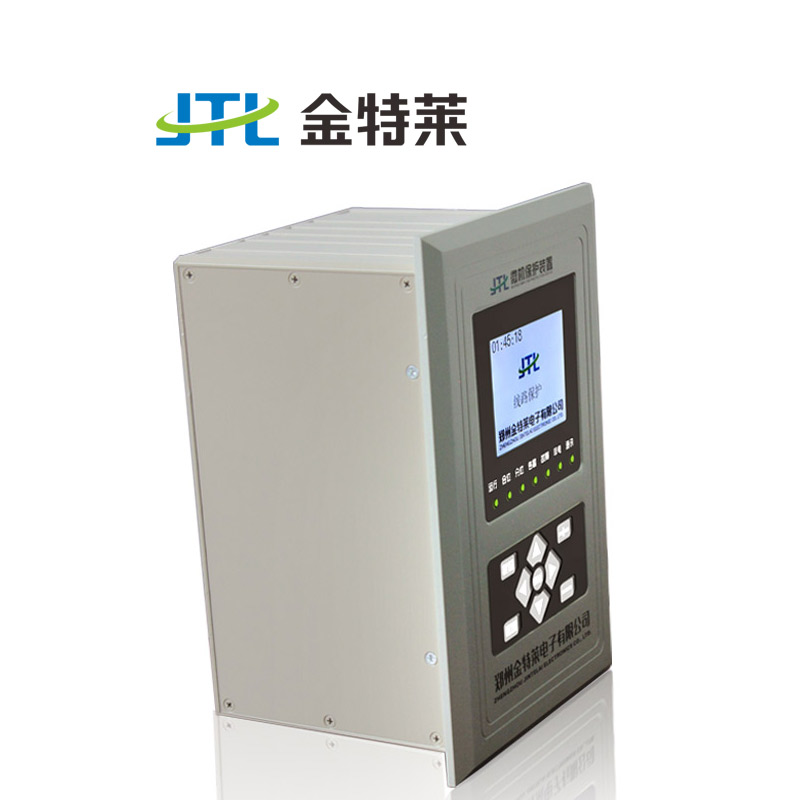

电压互感器监测保护装置

型号:JTL-D680,JTL-580,JTL-480

产品简介:

电压互感器保护装置能保障电路中电压互感器正常运行,有助于测量仪表和继电保护装置的正常供电,在电路出现故障时保障保护功能的实施。

附加功能:

  • 名称:电压互感器监测保护装置


    型号:JTL-D680,JTL-580,JTL-480



    电压互感保护装置概述:

    电压互感器监测装置在电路中能够保障电压互感设备的正常运行,有助于测量仪表和继电保护装置正常供电的实施,在电路出现故障时保障保护功能的实施。

    电压互感保护装置及工作原理(部分)

    1、PT并列条件


    PT并列需满足以下条件:

    1:母联断路器处在合位 ;

    21#PT2#PT任一意一个处在工作位置,另一个处在退出位置。

    当同时满足以上条件的情况下才能进行并列操作,否则保护是不会并列的。


    2PT自动切换


    当单母分段按单母(或双母按双母并列)方式运行时,如果两端PT中有一组发生故障或检修而停用时,本装置会根据PT并列条件将两段PT二次小母线并列运行。PT并列后,当母联合位置由合到分时,PT切换装置会自动解列。PT自动并列原理如下图所示:




    3、低电压保护


    本装置实时监测两段母线电压,当发生母线低电压时,装置经整定的延时后动作于低电压出口,PT断线实时闭锁低电压出口,Ⅰ、Ⅱ段母线低电压保护原理相同,如下图所示:




    电压互感保护装置使用范围


    变电站、发电厂、高低压配电及厂用电系统

  • 电压互感保护装置技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V(订货时指明)

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S




  • 电压互感保护装置外观尺寸:
