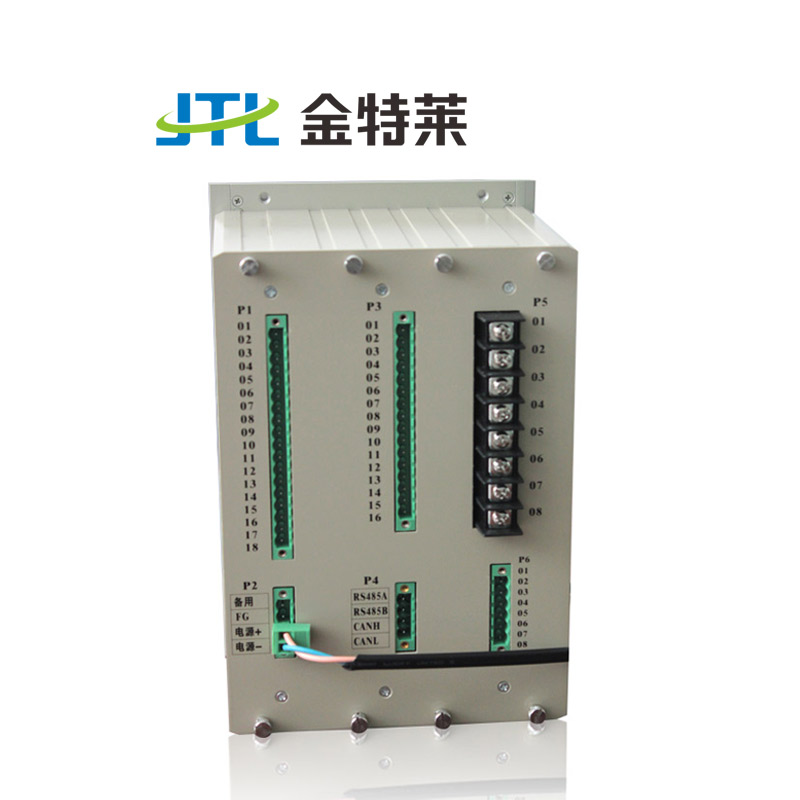

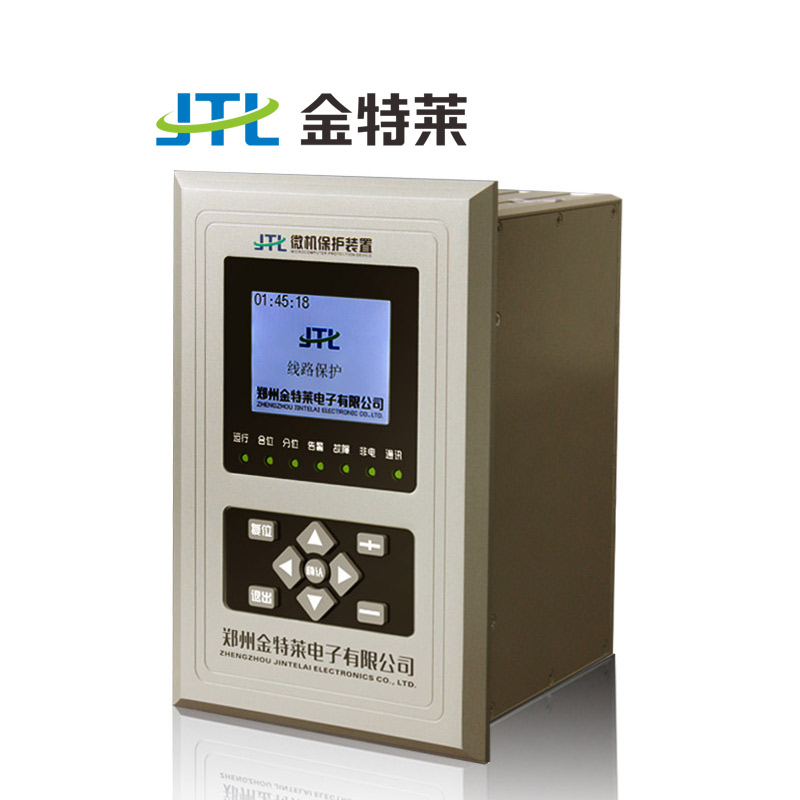

JTL-D670线路备自投装置

型号:JTL-D670,JTL-570,JTL-470

产品简介:

线路备自投是用在双电源系统中的设备,通过检测本侧和对侧电源的失压与否,自动判断进行相关动作,从而保证两路电源的快速安全的切换。

附加功能:

  • 名称:线路保护装置


    型号:JTL-D670,JTL-570,JTL-470


    线路备自投概述:


    线路备自投是一款用在双电源系统中的设备,其工作原理是通过检测本侧和对侧电源的失压与否,通过自动判断的结果进行相关动作,从而保证两路电源的快速安全的切换。


    线路备自投工作原理:


    1、线路备自投的运行方式


    线路备自投运行方式如下图所示,为两进线向单母线供电,在此模式下,一条进线作为主供电源向母线供电,另一条进线作为备用电源,在主电源失电的情况下,跳开主供电源然后合备用电源使系统运行在由备用电源向母线供电的模式下。


    2、备自投的工作原理


    主备模式

    对于进线一主一备的工作方式,可实现备用电源的自动投入和工作电源的自动恢复。下面以本侧(1DL)进线为主进线为例说明动作过程(PT装于进线):

    充电条件

    a)本侧进线有压,对侧进线有压,1DL合,2DL分。

    b)无外部闭锁条件:经设定的充电延时时间后充电完成

    放电条件

    a) 装置检测到有PT故障

    b) 有外部闭锁信号


    动作过程:当充电完成后

    a) 当本侧进线失压后,经本侧备自投延时(定值设置)后分1DL,在确认1DL分开后经合闸延时(定值设置)合2DL。

    b)确认2DL合上后装置报备自投成功。


    逆向动作条件

    a)本侧进线无压,对侧进线有压,1DL分,2DL合。

    b)无外部闭锁条件

    经设定的充电延时时间后充电完成

    放电条件

    a) 装置检测到有PT故障

    b) 有外部闭锁信号

    动作过程:

    当充电完成后当本侧进线有压后,经逆向备自投延时(定值设置)后分2DL,在确认2DL分开后经合闸延时(定值设置)合1DL。确认1DL合上后装置报逆向备自投成功。


    两进线互为备用模式


    对于两进线互为备用的工作方式,装置不存在逆向运行,其动作过程说明如下(PT装于进线):


    充电条件

    a) 本侧有压,对侧有压

    b) 1DL(或2DL)合,2DL(或1DL)分

    c) 无外部闭锁条件

    经设定的充电延时时间后充电完成。

    放电条件

    a) 1DL(或2DL)分

    b) 装置检测到有PT故障

    c) 有外部闭锁信号


    动作过程:

    当充电完成后,本侧(或对侧)失压且本侧(或对侧)无流(在线路检无流投入情况下),对侧(或本侧)有压,经本侧(或对侧)备自投延时(定值设定)后跳1DL(或2DL),确认1DL(或2DL)跳开后经合闸延时(定值设定)合2DL(或1DL),确认2DL(或1DL)合上后装置报备自投成功。


    线路备自投使用范围:在变电站、发电厂、高低压配电及厂用电系统


  • 线路备自投技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S


  • 线路备自投外观尺寸:


    线路备自投
