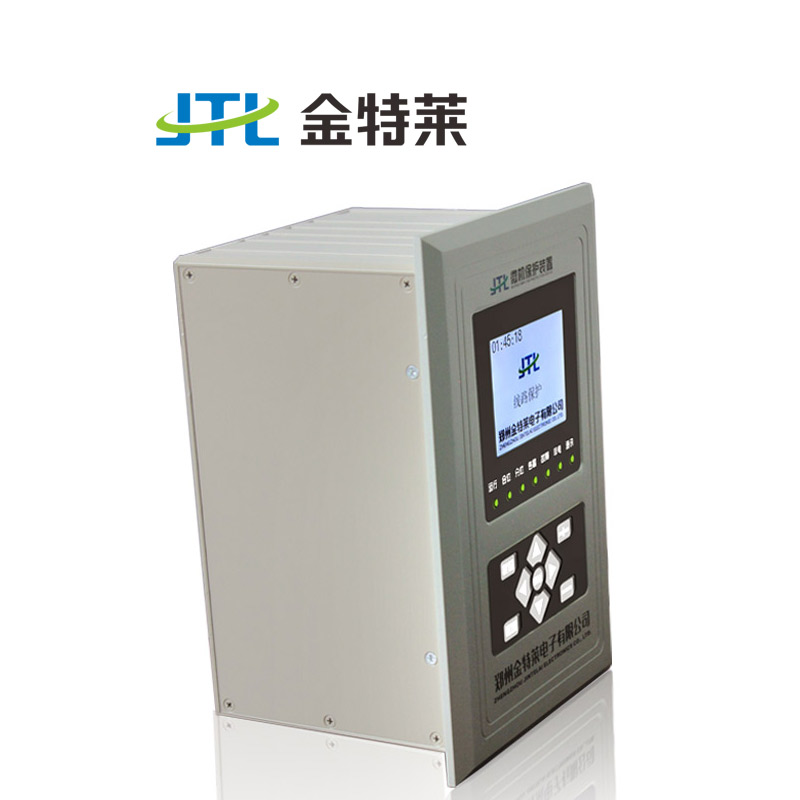

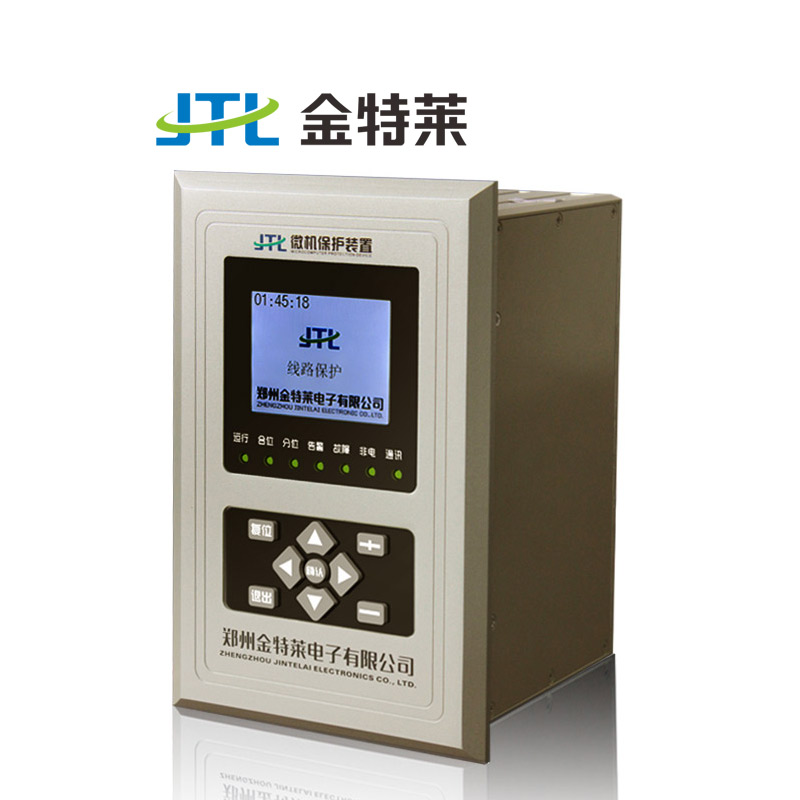

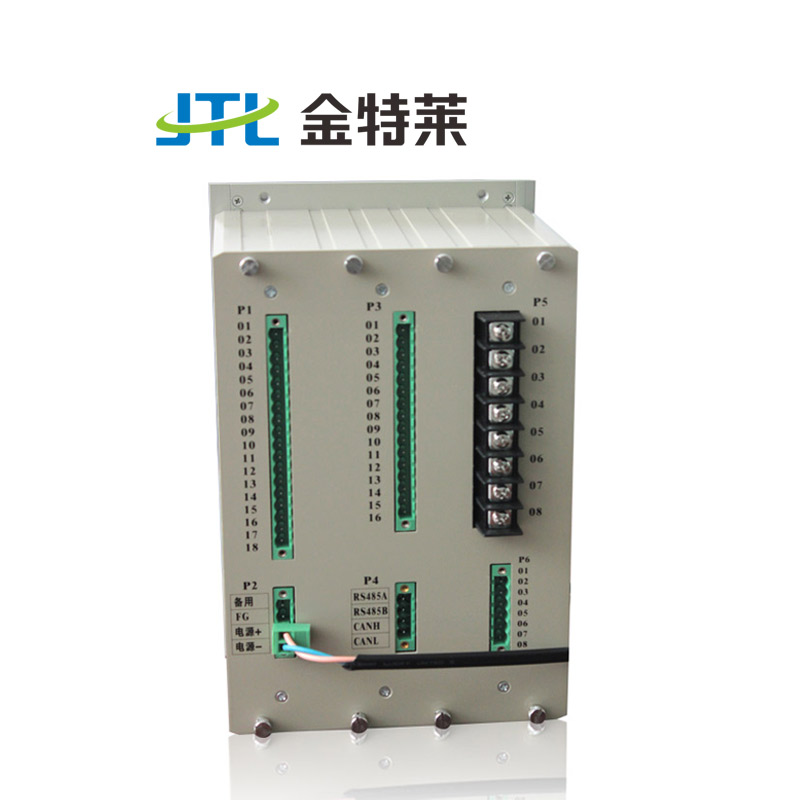

JTL-D660母联备自投装置

型号:JTL-D660

产品简介:

母联备自投为两条进线分别带一条母线,在一条进线失电的情况下跳开失电进线,然后合分段开关使系统运行在一条进线带两条母线的状态。

附加功能:

  • 名称:母联备自投装置


    型号:JTL-D660



    母联备自投概述

    母联备自投的结构为两条进线分别带一条母线,当一条进线失电的时候跳开失电进线,然后合分段开关使系统运行在一条进线带两条母线的状态。

    母联备自投及工作原理(部分):

    1、母联备自投的基本方式


    此装置适用于如下图所示母联分段供电方式,备自投方式分为母联备自投方式(也称为桥模式)和进线备自投方式。母联备自投方式(图一)为两条进线分别带一条母线,在一条进线失电的情况下跳开失电进线,然后合分段开关使系统运行在一条进线带两条母线的状态。进线备自投方式(图二)为主进线带两条母线,另一进线作为备用电源,在主进线失电的情况下跳开主进线合备用进线,使系统运行在备用进线带两条母线的状态。




    2、分段CT断线检测


    分段CT断线采用以下判据:

    1分段三相保护电流大值大于设定启动电流;

    2分段三相保护电流大值大于分段三相保护电流小值的三倍;判据1判据2同时满足且CT断线检测控制字投入延时5秒报CT断线事件


    母联备自投使用范围:在变电站、发电厂、高低压配电及厂用电系统



  • 母联备自投技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V(订货时指明)

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S




  • 母联备自投外观尺寸:


    母联备自投
