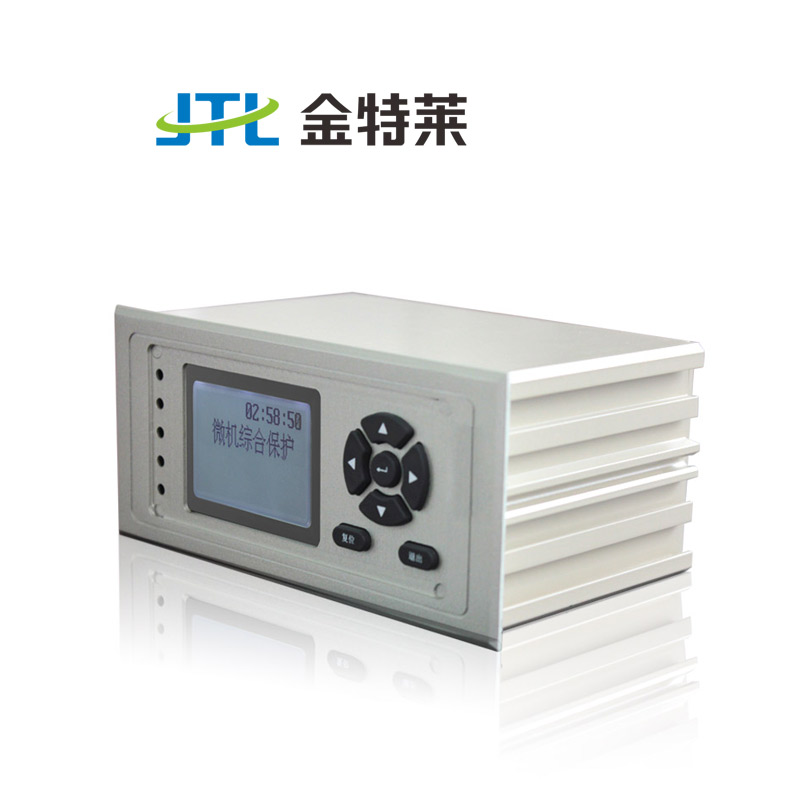

电容器保护装置

型号:JTL-D640,JTL-D550,JTL-D450

产品简介:

电容器保护装置对电容器及补偿电路中出现的过流、短路,涌流,谐波等故障进行保护,电容器保护装置作为过流保护的一类产品,在功率因数自动补偿控制电路中广泛应用。

附加功能:

  • 名称:电容器保护装置


    型号:JTL-D640JTL-D550JTL-D450



    电容器保护装置概述:

    电容器保护装置对电容器及补偿电路中出现的过流、短路、涌流、谐波等故障进行保护,在功率因数自动补偿控制电路中广泛应用。

    电容器保护装置及工作原理(部分):

    1、相间过流保护


    本装置设有两段式定时限特性过电流保护,用于切除电容器组与断路器之间连线的故障和电容器内部故障。当大电流大于整定值,经延时后保护动作。保护逻辑框图如下:



    2、零序过流保护


    零序过流保护是针对单三角形接线的电容器组发生内部故障所设置。当零序电流大于整定值,经延时后保护动作,保护逻辑框图同相间过流保护。


    3、零序过压保护


    当电容器组采用单星形接线时,电容器组内部故障将引起开口三角过压。当多台电容器被切除后电容器组三相参数不对称,相对于电容器组的中性点也会出现零序电压,装设零序过压保护可迅速切除故障,有效保护正常电容器。保护逻辑框图如下:




    电容器保护装置使用范围:在变电站、发电厂、高低压配电及厂用电系统


  • 电容器保护装置技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V(订货时指明)

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S


  • 电容器保护装置外观尺寸:
