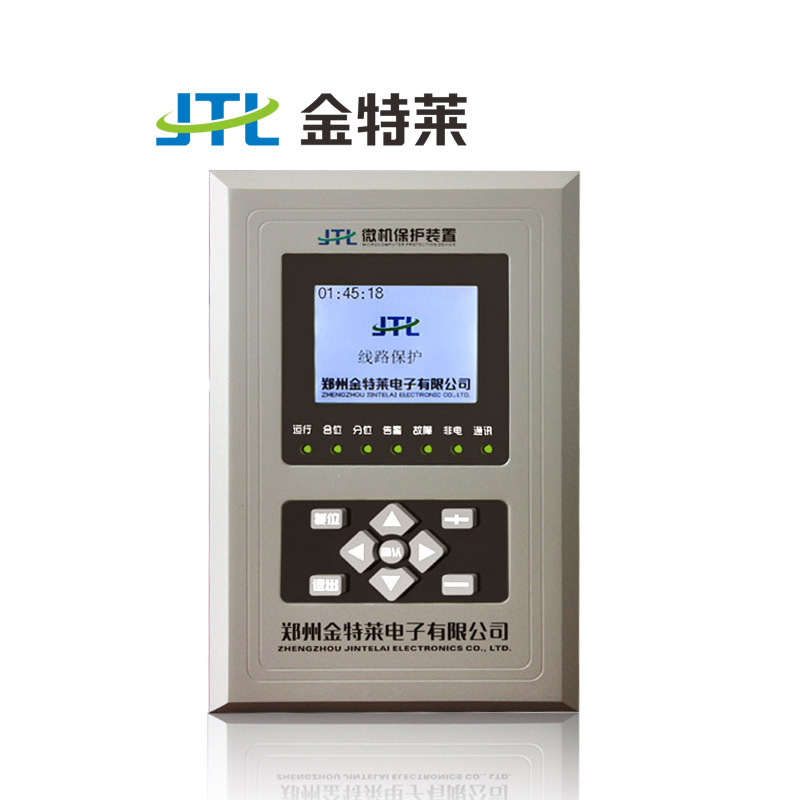

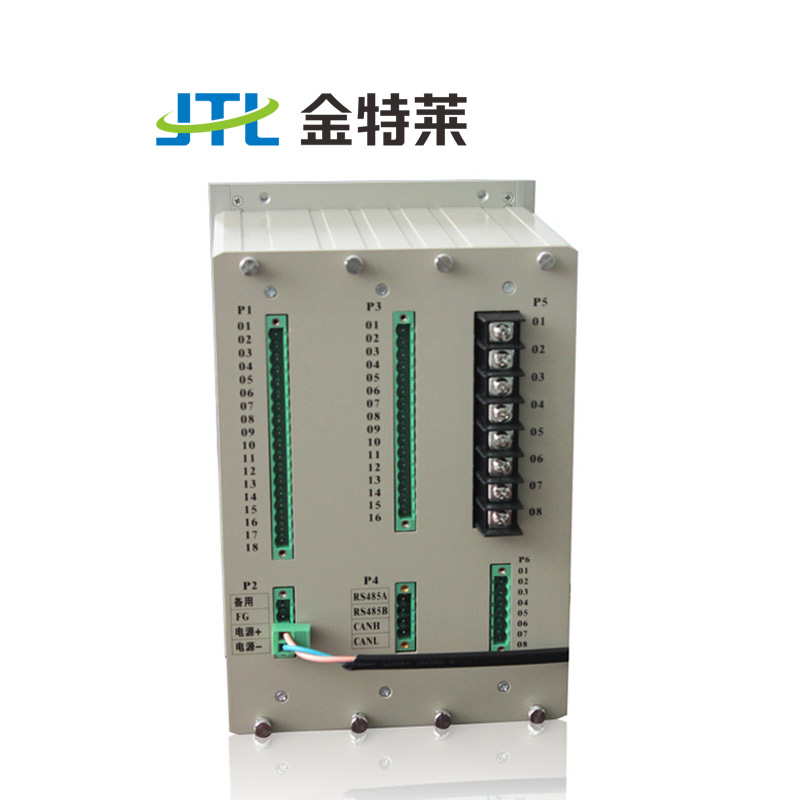

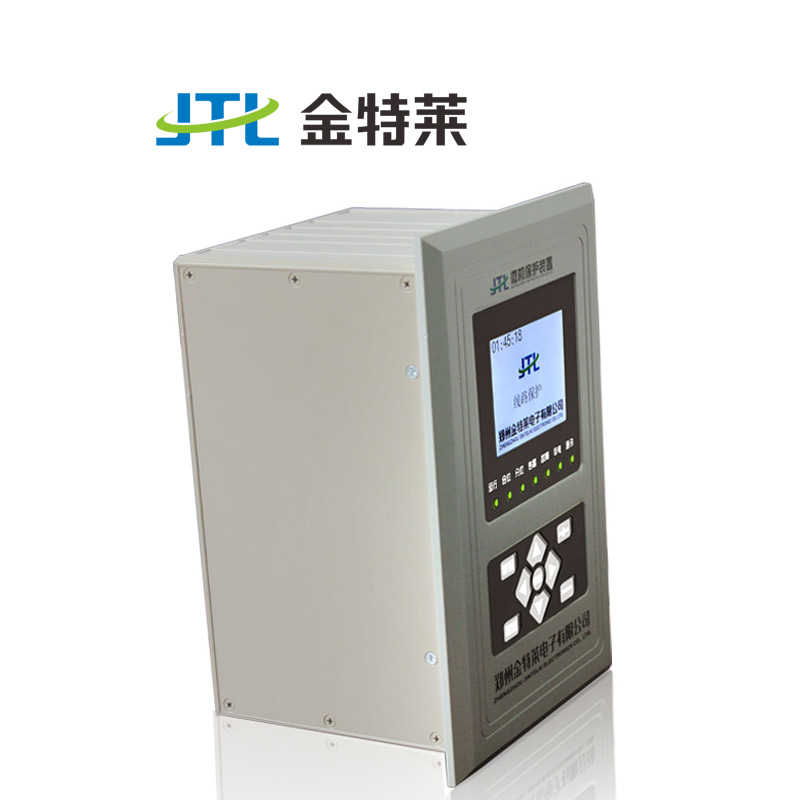

JTL-D610线路保护装置

型号:,JTL-D520,JTL-D420

产品简介:

我们是提供线路保护装置的厂家,生产微机线路保护装置,最全面的产品和最优质的服务,帮助您更好地保护电力线路。线路保护装置用在各电压等级间隔单元的保护测控,可有力地保障高低压电网及厂用电系统的安全稳定运行,在变电站、发电厂、高低压配电及厂用电系统起到的保护与控制的效果。

附加功能:

  • 名称:线路保护装置


    型号:JTL-D610JTL-D520JTL-D420



    线路保护装置概述:

    线路保护装置作为各电压等级间隔单元的保护测控装置,保障高低压电网及厂用电系统的安全运行,在变电站、发电厂、高低压配电及厂用电系统起到的保护与控制的效果。

    线路保护装置保护配置及工作原理(部分):

    1、三相一次自动重合闸


    A、启动方式

    三相一次重合闸有两种启动方式:保护启动和不对应启动(即开关偷跳启动),在保护动作或开关偷跳后保护装置就进入判断重合闸的逻辑过程,如果此时无闭锁条件,经延时后就对开关进行重合操作,重合闸必须在充电完成后才能动作。

    B、充电条件

    重合闸满足以下条件后,开始充电,达到15秒后充电完成,置充电标志,重合闸逻辑投入。

    ①开关处于合位

    ②无闭锁重合闸信号


    C、闭锁重合闸条件

    下面任一条件满足,闭锁重合闸:

    ①过负荷动作

    ②失压保护动作

    ③过压保护动作

    ④弹簧未储能开入信号

    ⑤闭锁重合闸开入信号。


    2、PT断线检测


    PT断线采用以下判据:

    ①三个线电压均小于18V,且任一相电流大于0.5A,经过3秒判为三相断线;

    ②任两个线电压差大于18V, 经过3秒判为不对称断线;

    判据①是用来判别对称性三相断线

    判据②是用来判别不对称性PT断线


    3、CT断线检测


    CT断线采用以下判据:

    ①三相保护电流大值大于设定启动电流;

    ②三相保护电流大值大于三相保护小值的三倍;

    判据①判据②同时满足且CT断线检测控制字投入延时5秒报CT断线事件。


    线路保护装置使用范围:在变电站、发电厂、高低压配电及厂用电系统



  • 线路保护装置技术参数:




    电源

    交直流两用:AC/DC85-265V、AC/DC24V、AC/DC48V(订货时指明)

    允许偏差 ±20% ,纹波系数不大于5%


    冲击电压


    5KV,(1.2/50)µs

    交流电压 100V或57.7V(订货指明) 振动 符合IEC60255-21-1中3.2.1、3.2.2的有关规定
    交流电流 额定5A或1A(订货注明) 冲击、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有关规定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗电磁干扰性能

    能承受频率为1MHz及100KHz,电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验
    精确测量范围 相电流0.1In–20In;零序电流0.1A–6.25A;电压5V–170V 能承受IEC1000-4-2标准Ⅲ级、试验电压8kV的静电放电试验
    测量精度 电流<0.5%;电压<0.5% 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验
    保护动作时间 在1.2倍定值下所有保护固有动作时间不大于35ms 能承受IEC1000-4-4标准Ⅳ级的快速瞬变干扰试验
    开入回路 直流24V,5mA(装置内部提供) 能承受GB/T 14598.18-2007 规定的严酷等级为Ⅲ级的浪涌抗扰度试验
    开出接点 可持续接通DC220V,5A电流(纯阻性负载)


    过载能力

    2倍额定电流:连续工作
    绝缘电阻 ≥50 MΩ 10倍额定电流:16S
    介质强度 2KV,50Hz,1min 20倍额定电流:1S


  • 线路保护装置外观尺寸:


    线路保护装置
