微机保护装置JTL-D系列

型号:JTL-D

产品简介:

郑州金特莱电子有限公司致力于微机保护,微机保护装置,微机继电保护,继电保护的生产厂家.

附加功能:




  • 名称:微机保护装置

    型号:JTL-D

    相关阅读推荐:微机保护自动化监控系统


    产品简介:

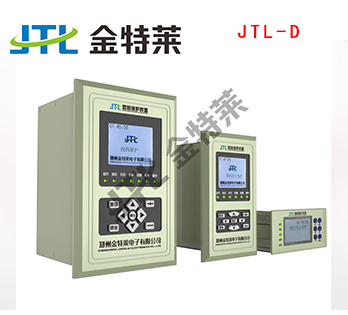

    JTL-D系列微机保护装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继保护的要求而专门开发的新一代微机型继电保护设备。为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT一次设备提供完善的保护功能。产品外观经过精心设计,可以分散安装,也可集中组屏安装。


    微机保护装置产品选型表:


    产品名称 产品型号 保护功能

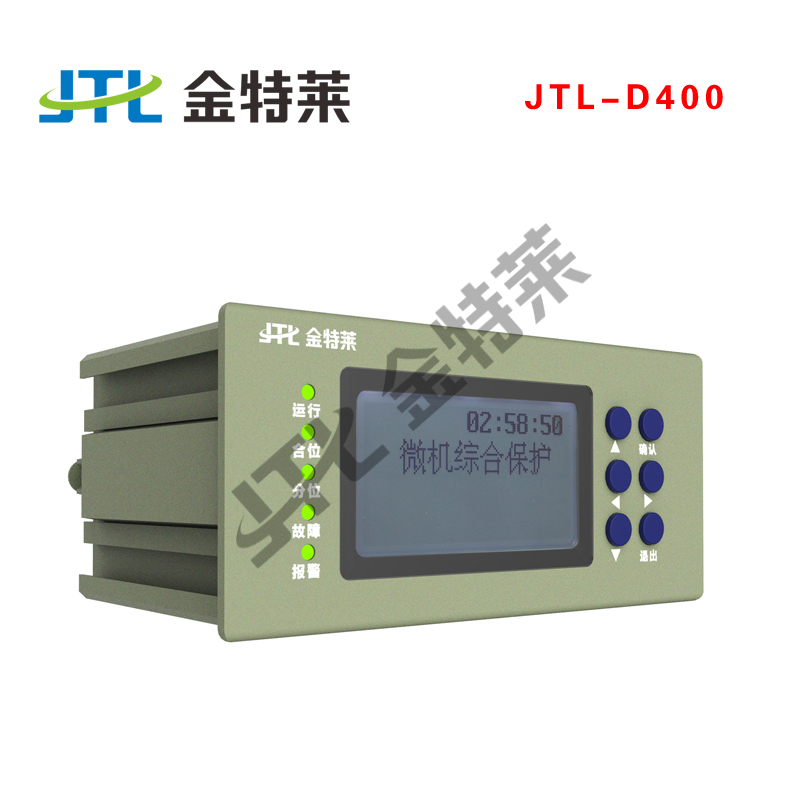

    微机综合保护装置 JTL-D410
    JTL-D510
    无时限过流保护、两段式定时限过流保护、过负荷保护、反时限过负荷保护、零序过流保护、PT断线、过压保护、失压保护、非电量保护
    线路保护装置 JTL-D420
    JTL-D520
    JTL-D610
    复压闭锁的无时限过流保护、复压闭锁的两端式定时限过流保护、三段式零序过流保护、三相一次重合闸、后加速保护、电流闭锁的失压保护、过压保护、过负荷保护、PT断线检查、控制回路断线检查、交直流通用防跳功能
    站用变(配电)保护装置 JTL-D430
    JTL-D530
    JTL-D620
    无时限过流保护、两段式定时限过流保护、过负荷保护、反时限过负荷保护、零序过流保护、零序过压保护、PT断线、过压保护、失压保护、控制回路断线、非电量保护、交直流通用防跳功能
    异步电动机保护装置 JTL-D440
    JTL-D540
    JTL-D630
    短路保护、启动时间过长保护、两段式定时限过流保护、两段式负序过流保护、反时限过流保护、过热保护、过电压保护、低电压保护、零序过流保护、零序过压保护、自启动功能、PT断线监视、控制回路断线检查、交直流通用防跳功能
    电容器保护装置 JTL-D450
    JTL-D550
    JTL-D640
    两段式相间过流保护、零序过流保护、不平衡零序过流保护、零序过压保护、不平衡零序过压保护、过压保护失压保护、PT断线监视、控制回路断线、交直流通用防跳功能
    备自投装置 JTL-D460
    JTL-D560
    JTL-D650
    分段备自投、进线Ⅰ备自投、进线Ⅱ备自投、逆向分段备自投、无主备模式
    母联备自投装置 JTL-D660 无时限过流保护、两段式定时限过流保护、过负荷保护、分段备自投、进线Ⅰ备自投、进线Ⅱ备自投、逆备自投、无主备模式
    线路备自投保护装置 JTL-D470
    JTL-D570
    JTL-D670
    无时限过流保护、两段式定时限过流保护、过负荷保护、反时限过负荷保护、零序过流保护、零序过压保护、PT断线、过压保护、失压保护、分段备自投、进线备自投、逆向备自投
    电压互感器监测保护装置 JTL-D480
    JTL-D580
    JTL-D680
    PT自动并列与解列、PT手动并列与解列、低电压报警、接地报警、PT断线报警


    适用范围 :
    电力系统各发电厂、变电站、配电站等


    金特莱微机保护装置功能特点 :

    ◆采用新型高集成度单片机开发平台,总线不出芯片,抗干扰性能好。

    ◆采用统一的硬件框架、软件平台,产品一致性好。

    ◆装置采用全密封铝合金结构,抗电磁干扰能力强,外形小,安装十分简易。

    ◆保护功能配置灵活齐全,各种保护功能均可以通过控制字投退。

    ◆模拟量输入、开关量输入、电源输入及通讯接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施,使得装置的抗干扰能力特别强。

    ◆装置具备完善的自检功能,当发现装置工作不正常时可靠闭锁保护出口,保证装置不误动。

    ◆采用专用时钟芯片,由单独的晶振支持,带有备用电池,时钟即使在装置掉电后也能正确走时,使装置能准确记录各种故障信息。

    ◆装置具有三级看门狗,外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗,保证装置在任何情况下不会死机。

    ◆具有高速光电隔离RS485通讯接口,通讯稳定可靠,并向用户提供开放的通讯协议,方便实现综合自动化。

    ◆装置中软件采用模块化设计,具有多种冗余措施,并经过了长时间的现场运行考验,程序运行稳定可靠。

    ◆采用全中文液晶显示界面,多层菜单显示,显示信息丰富,人机界面友好,无需复杂培训即可完成调试工作。






  • 微机保护装置技术参数:


    工作电源:AC/DC85265V 允许偏差±20%,纹波系数不大于5%交流

    电流:额定5A1A (订货时注明)

    交流电压:57.7V100V(订货时注明)

    额定频率:50Hz

    功率消耗:直流回路不大于5W;交流回路不大于0.5VA

    精确测量范围:相电流0.1ln20ln;零序电流0.1A6.25A;电压5V160V

    测量精度:电流0.5;电压0.5

    保护动作时间:在1.5倍定值下所有保护固有动作时间不大于35ms

    开入回路:直流24V,5mA(装置内部提供)

    开出接点:可持续接通AC/DC220V,5A电流(纯阻性负载);





  • 微机保护装置外观尺寸:


    品外形尺寸(长*宽*高)
    产品安装尺寸(长*宽)

    JTL—

    D400系列
    D500系列
    D600系列

    JTL-D400系列外形尺寸(mm):150*72*103;安装尺寸(mm):147*69
    JTL-D500系列外形尺寸(mm):186*110*91;安装尺寸(mm):160*98
    JTL-D600系列外形尺寸(mm):230*150*177;安装尺寸(mm):205*145
