医院智慧型电气火灾监控系统解决方案

时间：2021/10/13 11:05:39 关键词：医院电气火灾探测器,智慧型电气火灾监控系统

医院肩负着治疗患者疾病、保护人民生命健康的重大责任，作为人员密集的公共场所，每天都有成千上万的人口流量，他们中的大多数人对医院环境不熟悉、行动困难，一旦发生火灾，疏散难度大。而且现代化的大中型医院的规模更加整体化、建筑高层化、密集化、设备大型化，一旦发生火灾损失惨重，因此，医院智慧型电气火灾监控系统的建设和管理将直接关系到医院整体的发展和人民群众的生命财产安全。

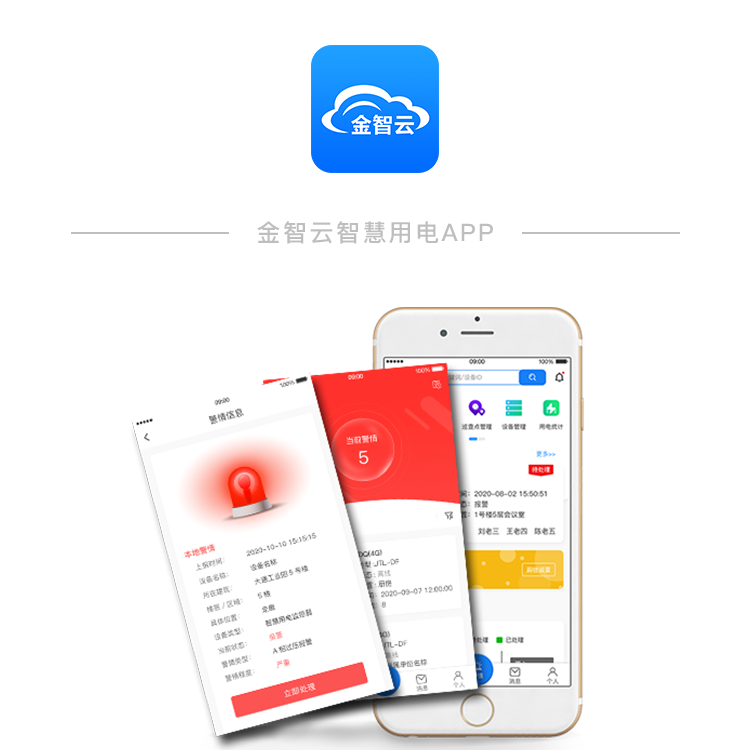

全面运用信息化新技术，在传统监测火灾自动报警系统的运行状态及故障、报警信号基础上，利用电流检测、线缆温度、环境温度感应等技术，全面收集相关数据并进行自动分析，对火灾隐患进行智能化报警。通过手机APP系统动态监控、立体呈现医院单位电气设备安全状态，全面提升医疗卫生机构电气安全管理水平。
智能终端的铺设与平台端系统的集成：
智能终端铺设包括电气火灾监控系统、智能检测终端系统、电气能耗管理系统等。
平台端集成各大系统，实现从现场到云端，从云端到APP、WEB的高效传输。可实现多维度智能检测、分析、报警、反控等安全管理，实现医院电气火灾安全隐患和电气火灾事故发生。
方案概述：

智慧型电气火灾监控功能特点：
物联网远程监测：24小时监测电气设备的关键指标及状态信息，通过设定心跳包及时将数据上传平台，实现消防设施设备可视化监管；
报警信息及时推送：根据设定的报警数值，平台可自动比对上传数据，当发生超限警情时，以短信、语音等多种方式推送值班人员及负责人，督促巡查人员及时处；
设备运行数据分析：基于搜集的电气设备数据，通过平台大数据分析，判别消防设备潜在隐患，提醒负责人及时更换维修，使设备处于良好运行状态；
人员权限分级管理：系统结合医院实际业务流程和管理需求，通过权限配置，实现人员分工、高效协作，提高医院安全防护能力，达到分级管理的效果。

电气火灾是一种常见的建筑火灾，在整个建筑火灾中占有1/3的比重。电气火灾主要由超负荷用电，电气设备的选择和安装不合理，电器线路的敷设不规范等原因引发。为了防止电气火灾的发生，除对建筑的用电负荷、供配电源，电器线路进行规范的设计和正确地施工敷设外，还应为其设置电气火灾监控系统，以保证它们在超出正常运行范围时不造成重大的灾害。

电气火灾监控系统应用

目前，国内生产电气火灾监控系统设备的厂家很多，产品类型也较多，工作原理相同，其主要区别在于探测器与监控器的结构组合型式不同。

(1)多功能漏电开关型探测器。特点：探测器除自身应有的剩余电流探测（或温度探测）、报警功能外，将断路器的保护元件及漏电探测元件集聚于塑壳断路器内，扩展多项功能，组成一种具有漏电保护功能的开关产品。

(2)一体配置型探测器。将探测器和监控器两个元件组合成一个整体，即通过探测器对配电柜（箱）内馈出导体回路中的漏电流或温升信号进行采样，经内置单片机系统分析处理后直接发出报警信号或将信号直接上传至监控主机。这种系统配置结构简单、成本低、故障率低，性能稳定可靠。

(3)分体配置型探测器。探测器和监控器为各自独立元件，通过剩余电流互感器或温度探测器采集信号传输给监控器，由监控器对信号进行分析和处理，然后再传输给报警主机。这种配置方式安装方便，占用配电柜（箱）内空间比较少，且造价比较低，是今后电气火灾监控系统产品的主要发展方向。

医院电气火灾监控系统方案如下：在综合门诊楼、门诊楼、医技楼、急诊楼、住院楼A、住院楼B、住院楼C、行政科研教学楼共8栋建筑及地下室内各重要回路配电箱内设置了电气火灾监控探测器，探测器通过二总线方式将各回路剩余电流和温度参数传送至电气火灾监控单元，各个监控单元汇总数据后再统一传至消防控制室内电气火灾监控主机。相关管理人员可在监控主机和监控单元上实现集中监测和统一管理。当回路中相关参数异常时，监控设备发出声光报警，指示报警部位，同时现场探测器发出光报警，提醒管理人员对隐患线路进行排查或者更换，有效降低由于电气原因造成火灾的风险。电气火灾监控系统采用设备层、通讯层、管理层三层分布式设计，实现散控制、集中管理。

医院电气火灾监控系统功能

实时监测

电气火灾监控系统实时监测各回路的剩余电流及温度值，并在主界面显示详细回路名称编号内容以及各类功能按钮。

报警设置及提示

电气火灾监控系统支持对剩余电流和温度报警值以及各类回路信息和状态进行远程设定。当回路发生报警时，系统发出声光报警信号，同时界面发出明显颜色变化，并自动进行详尽顺序的事件记录，事件记录数≥60000条，方便追溯。

报警及故障记录

电气火灾监控系统配备专用的历史数据库，提供历史报警记录和历史故障记录，用户可通过报表界面，随时调取、查询和打印。高级权限以上用户可对记录进行逐条或全部删除操作。

报警打印

监控设备配备微型打印机，可自动/手动打印报警、故障信息。支持通过设置界面设置为报警/故障发生时自动打印信息。

历史数据趋势曲线

电气火灾监控系统对于历史存储的剩余电流和温度数据，支持曲线方式的查询，查询时间区间及回路可动态设定。界面可实时反映出任一时间段内的剩余电流或温度的变化范围。

状态信息显示

电气火灾监控系统可实时显示当前的各种状态信息（供电状态、设备故障状态、报警状态以及当前所有通讯设备的工作状态等）与监控设备指示灯保持同步显示。

电气火灾监控系统故障自检

电气火灾监控设备实时显示内部各功能模块运行状态并具有故障自诊断功能，同时在系统界面实时显示故障原因，并实时判断各区域探测器通信状态，对整个系统的故障进行智能化自检。

用户分级管理

电气火灾监控系统分三级权限管理，不同的操作需要相应的权限级别方可操作，用以防止误操作和非法进入。

电气火灾监控系统运行信息

电气火灾监控系统具备独立的信息窗口，记录设备自启动运行后的所有运行信息，方便对运行系统当前状态进行综合判断。随着经济、科技的迅猛发展，城市人员密集度不断提高，用电负荷大，配电线路多，情况复杂，很容易稍有疏忽就可能发生火灾，危及人民的生命和财产安全。而电气火灾监控系统能够在电气线路发生故障时，以声光报警的形式警示用户电气线路出现故障紧急抢修避免发生漏电火灾。而正是由于电气火灾监控系统防患于未“燃”的预警功能，保障医院用电安全，使得更多的生命财产安全得到保障。主要有以下功能特点：友好的人机界面，可实时和定时采集现场设备的剩余电流数据和温度、并有报警提示声光报警等功能。客户可根据实际需要对报警温度值、漏电流值进行设置，报警故障解除时，可远方进行复位。系统可对报警事件、日期、报警值、越线值进行记录，并生成报表，可对报警事件记录进行打印。
