微机综合保护装置该如何选择

时间:2021/6/5 9:29:07 关键词:微机综合保护装置,微机保护

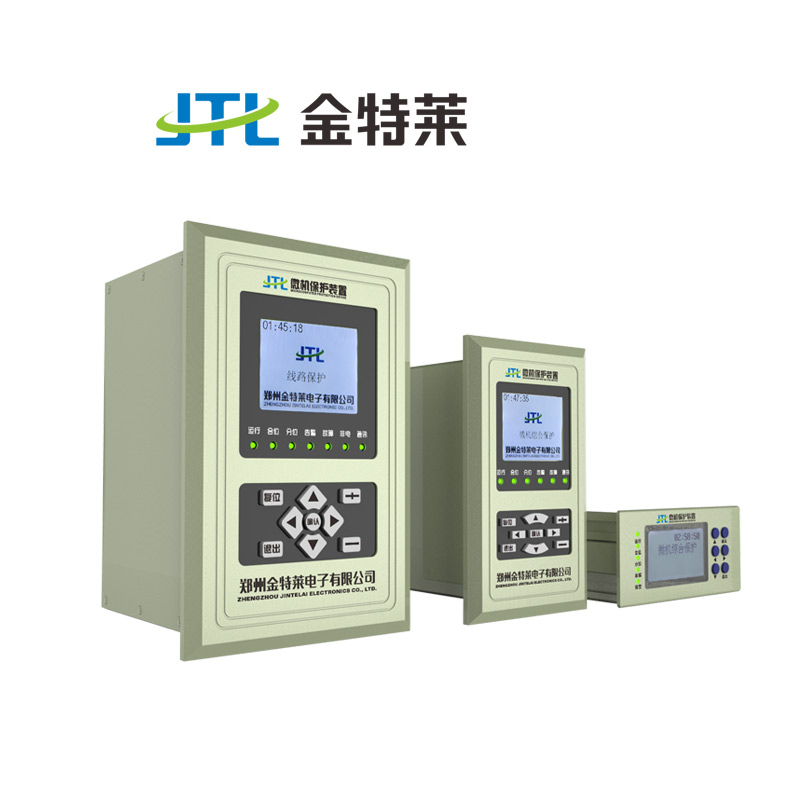

微机保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护;针对配网终端高压配电室量身定做,以三段式无方向电流保护为核心,配备电网参数的监视及采集功能,可省掉传统的电流表、电压表、功率表、频率表、电度表等,并可通过通讯口将测量数据及保护信息远传上位机,方便实现配网自动化;装置根据配网供电的特性在装置内集成了备用电源自投功能,可灵活实现进线备投及母分备投功能。

为了使微机综合保护装置能正确无误地完成继电保护的任务,在设计选型时我们应从装置的可靠性、响应时间、维护调试、附加功能等几个方面综合考虑选择。

1.1 微机综合保护装置可靠性的选择

微机综合保护装置的信号输入与传统的继电器保护相同,从电压互感器和电流互感器引入电压和电流信号,经变送器转换为符合保护装置所要求的标准信号,并由滤波器去掉低次和高次谐波及其它干扰信号,经 A/D转换器将模拟量转换为数字信号,CPU对输入的数字信号进行运算并与整定值比较作出判别,然后决定是否报警或跳闸。

为满足装置可靠性要求,装置的测量与保护输入信号在装置内采用不关联的处理单元进行处理和输出,这样装置既可以保证测量精度又可在严重故障时有充分的裕度,故障信号电流是正常值的20倍时不发生A/D溢出和饱即可满足一般工程可靠性要求。

1.2 微机综合保护装置响应时间的选择

保护装置的软件工作流程:

保护装置的响应时间与装置所使用的软件及电气量计算方法密切相关,一般情况下用户是不知道的。

我们在设计选型时只能从其计算精度、响应时间和运算量三个指标来判别保护装置的优劣。装置的计算精度、计算量及响应时间是互相矛盾的,计算精度差、计算量小,其响应时间就快,反之响应时间就慢。一般来说电网的末端用户,确定装置的计算量应大于3次,其计算精度高于0.2%,其响应时间应小于30ms即可满足一般工程对响应时间的要求。

1.3 微机综合保护装置其他功能的选择

综合保护装置内有大量的集成芯片,对保护装置进行维护需要较高的专业技术知识。我们在选型时应尽量选用具有模块化、通用化硬件的保护装置,通过更换模块即可排除保护装置的硬件故障,提高工作效率。另外保护装置应自带EPROM模块,保护装置的整定值都可以以数字形式存于EPROM中,现场工作人员可随时调用其整定值对设备进行调试而不需重新写入数据。

为配合整个工程自动化监控系统,保护装置应具有通信功能,能通过数据总线方便地组成网络,在保护装置动作后能将其信息传送至上一级自动化监控系统。

微机保护与测控装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线(CAN)技术,满足变电站不同电压等级的要求,实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能,使产品的技术要求、功能、内部接线更加规范化。产品采用分布式保护测控装置,可集中组屏或分散安装,也可根据用户需要任意改变配置,以满足不同方案要求。

微机保护装置适用于110KV及以下电压等级的保护、监控及测量,可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主设备的保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备,也可以集中组屏、集中控制。规范的现场总线接口支持多个节点协调工作,实现系统级管理和综合信息共适用范围。

随着科学技术手段的进步,和对适用环境更高要求,微机保护功能性也越趋完善。通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直 接接地系统的各类各类电器设备和线路的保护及测控,也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。
