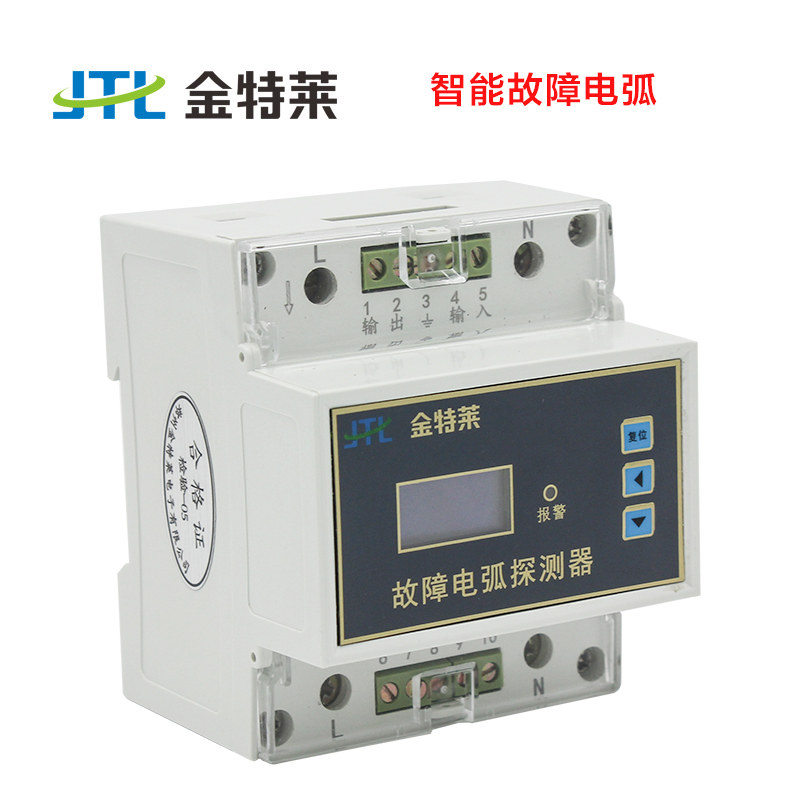

故障电弧探测器的组成及作用
时间：2020/12/25 11:35:14 关键词：电弧故障检测装置,故障电弧探测器
故障电弧探测器国内相关标准：
随着设计标准GB50116-2013《火灾自动报警系统设计规范》的出台，我国相关部门相继制定并发布了与故障电弧检测有关的2个国家标准：
GB/T31143-2014《电弧故障保护电器（AFDD）的一般要求》（2015年4月1日实施）；
GB14287.4-2014《电气火灾监控系统第4部分：故障电弧探测器》（2015年6月1日实施）。
上述标准的技术性能和相关检测方法目前适用于额定电压不超过240V、额定电流（In）不超过63A、末端安装的AFDD产品。电弧故障保护器的主体结构及工作原理！
电弧故障保护器主体：
AFDD(电弧故障检测装置)主要有电源模块、信号调理模块、脱扣器模块和通讯接口模块等组成。
电弧故障保护器电源模块：
向AFDD(电弧故障检测装置)内的相关器件供电。
电弧故障保护器信号调理模块：
通过线电流互感器将主回路中的电流信号通过信号调理模块，信号调理模块通过对该信号进行放大、整流、滤波然后送至单片机处理。AFDD(电弧故障检测装置)中，脱扣器模块的电磁结构部分采用了新型的节能技术，将开关电磁系统的铁芯损耗和短路损耗降至最1低，最1大程度的节约了电能。增加了缓冲装置以减少电磁系统的额能量冲击，从而提高了开关的吸合性能，延长了使用寿命。
脱扣器模块的操作机构能接收来自主控芯片MCU检测到的故障信号，通过控制触点切断线圈回路，由电磁机构分断主电路。故障排除后打开操作按钮复位。
电弧故障保护器通讯接口模块：
通过该模块可以把电流、电压、电流相位、电弧信号等数1据实时传送到终端计算机，可以实现远程监控。下图就是发生串联电弧时，MCU将数1据信1息发给上位机的电流数1据信1息。数1据处理模块。
借助自主研发的专用AFDD上位机开发平台进行数1据分析及特征参数提取。建立PC模拟器，在PC端对算法进行预算，执行语言与微处理器通用。
型号定义
AFDD—dh-a—63/a/b/c/G
dh:企业代号
63:框架电流
a: 有无漏电保护功能标志，LE表示有漏电保护功能，无LE表示没有漏电保护功能
b: 额定电流
c: 额定电压
G: 有无过压功能
国内外故障电弧保护技术发展现状：
在国外，美国最先提出了电弧防护技术，伊顿、西门子、德州仪器、施耐德、GE公司也相应推出了故障电弧防护产品（AFCI），但是这些产品仅适用于北美电网AC12060Hz，而且产品的高误报率也阻碍了故障电弧产品的发展。韩国KESCO公司推出了AFCI产品，但也仅生产适用于120V60Hz线路的产品，不适合中国国情。
在国内，研究适用于中国市场的故障电弧保护产品也刚刚起步，有十几家公司正在进行产品的开发，虽然大多还没有成熟的产品推出市场，但已有一些公司从故障电弧的起因出发，通过对故障电弧检测信号源、低压配电线路系统传输函数、故障电弧信号衰减理论、可靠性、采样互感器等一些列研究与试验，找出了故障电弧的有效判据，开发出了高可靠性AFDD产品，欢迎采购金特莱故障电弧探测器。
