智能压力变送器

时间:2018/12/30 17:03:17 关键词:智能消火栓水压探测器,nb-iot消火栓,智能压力变送器


一、概述
本产品采用隔离膜扩散硅压力传感器做为采集器的感压芯片,带高精度AD的微处理器,良好的贴片工艺,通过无线通讯模块传输传数据, 实现无线监控。自带LCD液晶显示屏及开机按钮,可实现数据显示、记录、保存,压力异常实时报警功能。主要用于有消防管道、消防栓的地方,方便现场随时观测压力。


二、产品图片

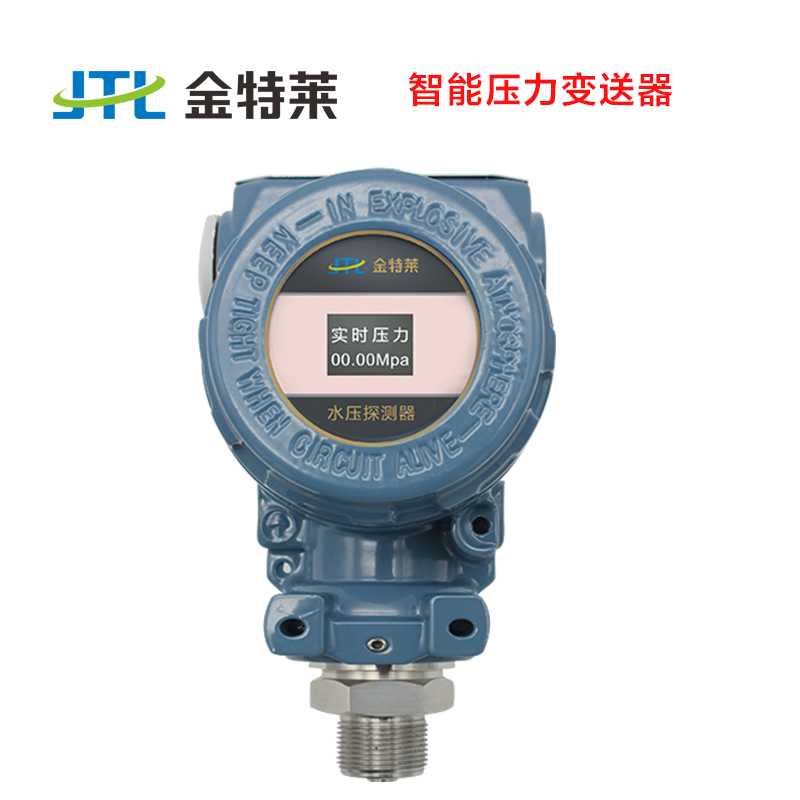

智能消火栓水压探测器

三、产品特点

具有反向极性和限流保护;激光调阻温度补偿;外部配接NB-DTU,可实现无线数据传输功能,可程控调节;抗振动、抗冲击、防射频电磁干扰;过载及抗干扰能力强,经济实用稳定。



四、基本操作
1、上电开机
当探测器接通DC 24V时,探测器会上电开机。液晶屏会显示如下开机界面。
智能消火栓压力探测器上位开机
2、实时压力显示界面

当探测器开机20秒后,显示界面会自动跳到如下图所示实时压力显示界面,显示当前实际测量压力。

智能消火栓水压探测器实时压力


3、地址设置
长按5秒“向上”键进入如下图所示地址设置界面,进入地址设置界面后通过按“向上”“向下”键可设置探测器地址,地址设置完成后10秒后界面会自动跳到实时压力显示界面。

智能消火栓水压探测器出厂编码
4、下限压力设置
长按5秒“向下”键进入如下图所示下限压力设置界面,进入下限压力设置界面后通过按“向上”“向下”键可设置探测器下限压力,地址设置完成后10秒后界面会自动跳到实时压力显示界面。
智能消火栓水压探测器下限压力
5、报警功能
当探测器实际测到压力小于下限压力时,探测器会出现声音报警,并显示当前实际测量压力。

报警功能


五、产品接线

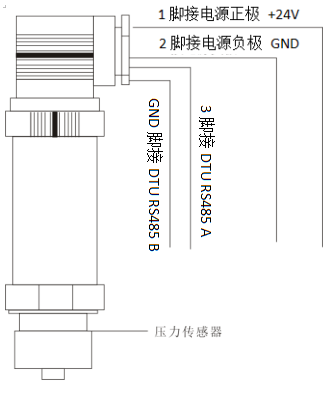

整机接线示意图 内部端子示意图 内部端子示意图

整机接线示意图


六、注意事项
1、 安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致,连接时应慢速拧紧,不能把转矩直接加到变送器壳体上,只能加在压力接口的六方上;
2、接供电电源时应严格按照我公司接线说明进行连接;
3、本产品属仪器,禁止随意拆卸,严防碰撞,跌落,严禁以尖锐物体触碰传感器膜片,从而造成芯体损坏;’
4、变送器通电后即可使用,预热30分钟后输出更稳定,使用中若发现异常,应关掉电源,停止使用,进行检查,或直接向我技术部门联系;
5、 压力过载,接线错误,传感器膜片损毁等造成的人为因素不在质保范围内。
