电气火灾监控系统
电气火灾监控系统
当被保护电气线路中的被探测参数超过报警设置值时，能发出报警信号、控制信号并能指示报警部位的系统，由电气火灾监控设备和电气火灾监控探测器组成。
电气火灾监控系统
特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。
所以
这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。
1、电气火灾监控系统
存在电气火灾风险时发出预警信号，把电气火灾消灭在萌芽状态
2、火灾自动报警系统
确认火灾后发出报警，启动应急疏散和联动灭火系统以实现火灾初期的自救
电气火灾一般产生的原因：电缆正常在供电，但是绝缘会老化，并且它本身就有泄漏电流，随着老化了泄漏电流会增加的，当泄漏电流大到一定的程度，就会拉弧，会点燃易燃物。最终则分出三种探测器：1、剩余电流探测器，2、温度探测器，3、电弧探测器。
火灾监控系统虽然带着电气两字，却又是消防类的产品，所有的做法的必须按消防的标准去做，必须保证产品安全可靠，否则验收不通过，设备不能投用，生产不能进行，最后则造成巨大的损失。
通讯网络把数据传给监控主机构成一个完整的系统，监控主机必须放在有人值守的地方的，值班人员可以通过监控组机知道整个系统的运行状态。
因此来整个大的系统就这么构成的，那对于每一部分产品是怎么定义的呢？

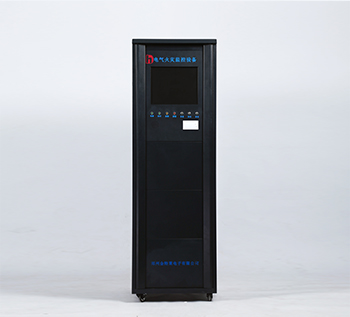

第一，整个系统的大脑属于电气火灾监控设备，接受来自电气火灾监控探测器的报警信号。先收信号，再发出报警信号和控制信号，指示报警的部位，记录和保存并传送报警信息的装置。这个地方的基础功能是接收信号，然后判断，之后能发出声光报警，同时指示报警部位，所以一个完整的系统必须要有一个电气火灾监控主机。
第二，现场的监控单元，通常叫做：电气火灾的监控设备，也叫做探测器。它一般分三类：一、剩余电流，二、温度，三、电弧，因为这三个内容，所以会产生三种电器火灾探测器，接着分别会产生三种不同的探测器。但同时，也可以两种类型的电气参数混合由一个探测器来完成，比如有的产品，既可以探测剩余电流，也可以探测温度。现场应用的时候，既要检测剩余电流，又要检测温度，所以不需要装两个电气火灾探测器，只需要装一个探测器同时可以测剩余电流和温度。
同时，从另外一个角度还进行了分类：独立式的和和非独立式电气火灾探测器。区别在于：独立式探测器本身自己可以进行声光报警。非独立式探测器自身不能进行声光报警，它只能把这些数据传给监控主机，然后通过主机来进行显示。独立式和非独立式的应用的范畴也不一样。
电气火灾监控系统如下图：
电气火灾探测器和监控主机两者之间必须要有一个桥梁，那就是中间的“网络”即电力总线。主要承载的功能就是把电气火灾探测器所获得的现场数据共享给监控主机，监控主机可以通过这些数据的分析结果。
目前在电气火灾产品里面，通过总线的应用方式分为两大类型的厂家。
电气火灾产品的制造源头横跨电气和消防两个领域，电气口的企业也随以前做电力仪表的厂家为主，这件数据对他们来说相对比较专业和简单，只要按照电气火灾的要求实现功能就可以了，这种类型的厂家总线是以485、非二总线网络居多。
另外一类以消防安全类为源头，消防领域在这个行业发展总结了一个比较适用于这领域的通讯的方式：二总线网络。
二总线是一种相对于四线系统（两根供电线路、两根通讯线路），将供电线与信号线合二为一，实现了信号和供电共用一个总线的技术。二总线节省了施工和线缆成本，给现场施工和后期维护带来了极大的便利。
所以在选择电气火灾等消防类产品时，推荐大家选用二总线的，是消防行业经过这么多年以来验证下来的结果。
如何选择合格的电气火灾产品？
选择什么样的电气火灾产品，什么规格的？对于消防类的产品，现在必须强制的3C认证，否则不能用。电气火灾监控是否合格，只要看一点：是否有3C认证。
另外有一点：如果3C报告还在制作中就去批量生产以及售卖呢？在这边强调，这是不可以的，必须要先拿证，再生产。如果产品做了升级或者外壳的颜色换了等，则要重新去做认证。所以，消防电气火灾产品的合格是由第三方部门（公安部消防产品合格评定中心）来认证的，所有的厂家产品证书都可以在评定中心系统中心查询。
电气火灾系统的设计以及需要注意的问题
一般我们分两个步骤，系统第一步一定是做系统设计，首先要选择好保护对象，要知道探测器是装在哪里的，哪些点是需要装的。选好了点之后就能知道大概有多少数量，另外就是探测器分布在哪里，这样才能知道这些探测器如何连接起来，再与消防控制中心或者是有人值班的监控主机连接起来，就是说网络的结构如何去设计，同时才能够做到系统的综合布线图。
金特莱电气火灾监控系统系统应用图：
第二步是电气火灾探测器要安装在配电箱和柜子里。
安装。早期有很多人现场反馈，剩余电流装完总是误报，现场检查是安装错误，如果是三项都穿过的，一定记得是abcn，就记住一点：N线必须穿过去，穿过剩余电流互感器，然后再接到用电设备，这个必须不能错，如果错误，那么测的就不是剩余电流。
