株洲市荷塘区辖区的6所公办小学、9所公办中小学、27所公办幼儿园,分别安装智慧用电安全隐患监管服务系统

时间:2021/10/20 16:40:18 关键词:智慧用电

(一)项目建设概况

1、为认真贯彻落实《中共中央国务院关于推进安全生产领域改革发展的意见》(中发【2016】32号)和《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》(安委【2017】4号)、《湖南省安全生产委员会办公室文件》湘安办发(2018)8号文件、《株洲市安全生产委员会办公室关于推广使用智慧用电安全隐患监管服务系统的通知》(株安办发【2017】42号),株洲市荷塘区安全生产委员会、(株荷安发【2018】2号)等文件精神要求,深入推进电气火灾事故防控治理体系建设,结合“智慧安监”、“智慧消防”建设,引入第三方服务机构为政府部门安全监管和企业安全生产管理创建新的社会化服务模式。

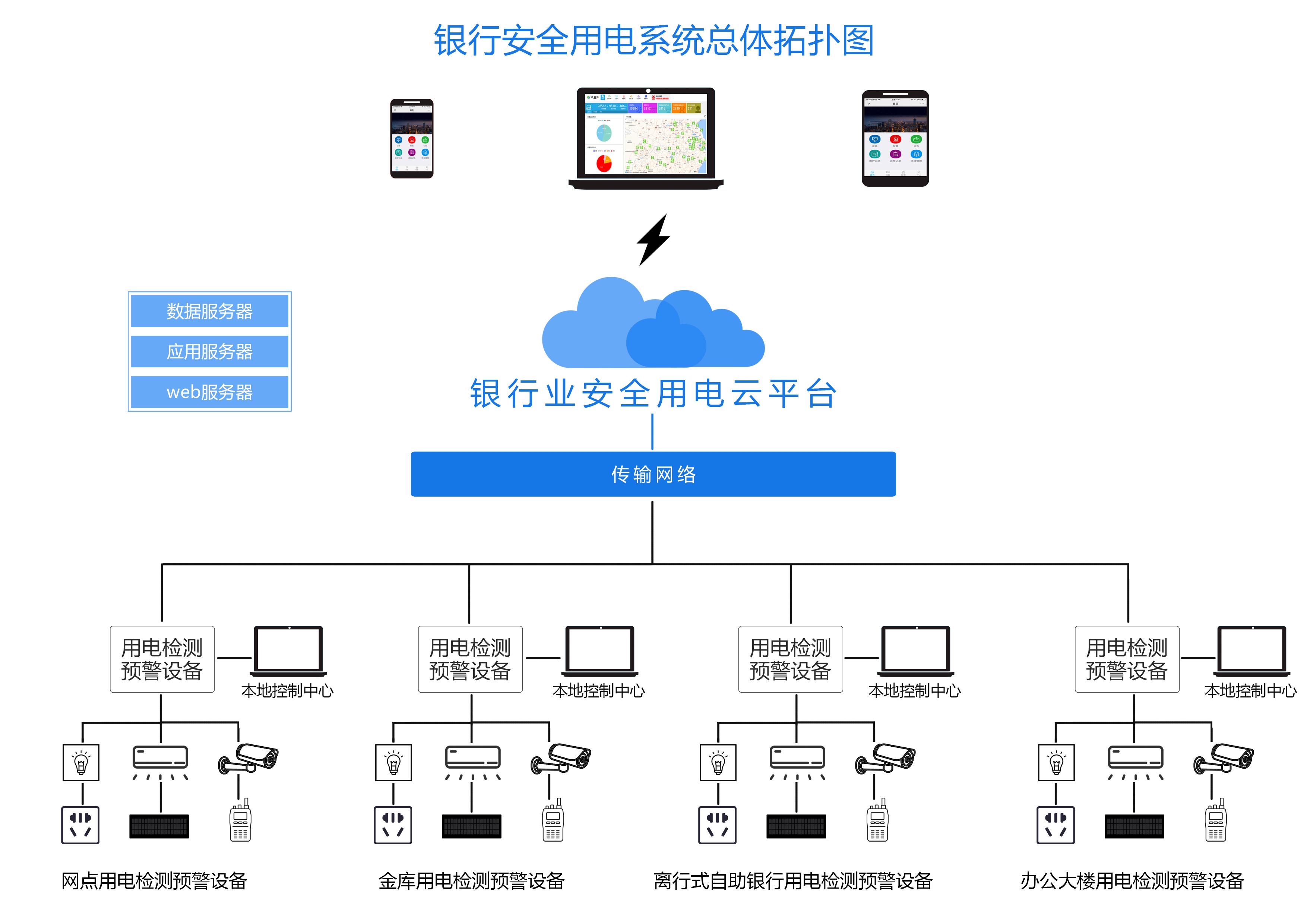

智慧用电

2、通过应用“智慧用电”系统落实部门监管责任和生产经营主体责任,进一步健全事故防控综合治理体系,进一步规范生产经营单位用电安全管理,提升安全隐患排查、治理水平。实现对用电设备和电气线路24小时在线监测,异常情况短路提醒,掌上巡检电工,定期形成检测报告、远程服务功能。

(二)项目建设必要性

1、用电安全隐患排查难,缺少有效的技术手段

(1)电气火灾主要形成因素

电气火灾是指电能通过电气设备及线路转化成热能,进而成为火源所引发的火灾。主要表现为:短路、过载、高温、漏电等引发的电弧或电火花、导线设备自燃等引燃周围可燃物或气体而导致的火灾。

(2)电气火灾隐患特性

隐蔽性:电气线路通常敷设在隐蔽工程内(如吊打、电缆沟内),出现线路破损、漏电、线路过热等隐患很难肉眼观察到。

动态性:随着时间,线路中设备的开启或关闭等运行,用电设备的增加,用电环境的改变,电气线路出现隐患的概率逐渐增加。

持续性:一旦设备或线路出现了安全隐患,只有断电后才会消失。

广泛性:在电气系统中,从高压到低压,从线缆到电气设备,用电的地方都会存在电气火灾隐患。

(3)传统的用电安全管理弊端

由于电气线路隐患存在广泛、隐蔽、持续、动态等特性,常规的专业电工巡检和排查工具、方法都无法做到线路全面的监测和24小时持续监测,所以专业电工也无法完全消除电气火灾隐患。

2、用电安全隐患监管难,缺少合理的监管模式

用电安全的专业性要求较高,同时由于新技术、新设备的不断涌现,监管难度越来越大,对监管部门的监管压力也逐渐增大。

(三)项目建设目标

1、坚持“市场主导、政府引导、企业自主、社会参与”的原则,加快推动“智慧用电”系统建设,利用物联网、大数据、人工智能等技术和电气安全领域知识,通过数据挖掘分析,提前发现隐患,识别隐患类型,洞察隐患发生发展的规律,进而预测隐患发展趋势,并将相关风险因素和社会化服务体系进行联动,最终实现预测预警、隐患治理、社会化服务和政府信息收集四方联动的安全生产预防体系,提高生产隐患、安全事故“预测预警”和社会化服务的针对性,提升电气火灾安全事故的预警防控能力,实现株洲市荷塘区公办中学、小学电气火灾事故大幅度降低的目标,确保人民群众生命财产安全得到保障。

2、电气火灾隐患线上服务依托电气火灾隐患大数据分析技术、物联网技术、云计算等实现对电气火灾隐患的类型识别、预警、管理,并通过互联网技术整合线下服务机构,向生产经营单位提供线下电气火灾隐患综合治理服务,最终实现大幅降低目标区域的电气火灾发生概率。

(四项目建设相关标准、规范

采购内容需执行的国家相关标准、行业标准、地方标准或者其他标准、规范,包括但不限于以下标准、规范:

1. GB50116《建筑设计防火规范》

2. JGJ16《民用建筑电气设计规范》

3. GB50166《火灾自动报警系统施工及验收规范》

4. GB14287.1《电气火灾监控系统》

5. GB14287.2《剩余电流式电气火灾监控探测器》

6. GB14287.3《测温式电气火灾监控探测器》

7. GB14287.4《故障电弧探测器》

(五)项目建设内容

1、在株洲市荷塘区辖区的6所公办小学、9所公办中小学、27所公办幼儿园,分别安装智慧用电安全隐患监管服务系统对电气线路用电安全进行实时监管。监控终端点位数量预计在214套左右,各供应商在参与响应前,应对以下学校进行实地勘测,根据实地勘测的情况进行具体点位设计,点位配置数量可优于采购要求。

(1)六所公办小学:1).明照乡中心小学、2).八达小学、3).荷塘小学分部、4).601中英文小学分部、5).实验小学分校、6).天鹅湖学校。

(2)九所公办中小学:1).大阳小学、2).天鹅湖小学、3).黄塘小学、4).戴家岭小学、5).启明小学、6).金山小学、7).601中英文学校、8).仙庾中学、9).第五中学。

(3)二十七所公办幼儿园:1).株洲市荷塘区星河幼儿园、2).株洲市荷塘区水竹幼儿园、3).株洲市荷塘区幼儿园、4).株洲市荷塘区明照乡中心幼儿园、5).株洲市荷塘区仙庾镇中心幼儿园、6).株洲市荷塘区钻石幼儿园、7).株洲市荷塘区八达幼儿园(四三零幼儿园)、8).株洲市荷塘区金福娃幼儿园、9).株洲市荷塘区童之星幼儿园、10).株洲市荷塘区红苹果幼儿园、11).株洲市荷塘区蓝天幼儿园、12).株洲市荷塘区东湖幼稚园、13).株洲市荷塘区小博士教育天鹅幼儿园、14).株洲市荷塘区爱加贝幼儿园、15).株洲市荷塘区英才幼儿园(月塘中心幼儿园)、16).株洲市荷塘区悦童幼儿园、17).株洲市荷塘区金荷幼儿园、18).株洲市荷塘区金牌幼稚园、19).株洲市荷塘区华南幼儿园、20).株洲市荷塘区金龟子幼儿园,21).株洲市荷塘区金苹果幼儿园、22).株洲市荷塘区小博士教育汇隆幼儿园、23).株洲市荷塘区小博士教育世贸琼林幼儿园、24).株洲市荷塘区岭秀天下幼儿园、25).株洲市荷塘区郦城幼儿园、26).株洲市荷塘区新桂未来幼雅园、27).株洲市荷塘区中南京艺幼儿园。

2、对于各学校的食堂、图书室等重点防火部位,优先采用具备灭弧式短路保护功能的监控终端设备,确保在电气线路发生短路和过载等极端情况时,能快速的切断电源,消除短路和过载故障点所产生的危险性电弧火花,有效杜绝电气火灾的发生。

3、对于联接插头、线路接头比较多及线路比较杂乱的部位,优先采用具备故障电弧探测功能的监控终端设备,能精准判断每一相线上正常电弧和故障电弧。如探测回路中在1秒内发生14个及其以上半周期的故障电弧时,控测器能在30秒内发出声光报警信号和控制信号,并具备自动切断回路电源功能。

(六)项目采购清单及技术要求

1、采购清单

表一、智慧用电系统采购清单

序号

安装学校

安装数量

(套)

在线

监测

灭弧

装置

故障电

弧装置

备注

1

明照乡中心小学

15

15

0

0

在线监测100A-4套;200A-10套;300-1套。

2

八达小学

20

17

3

0

在线监测100A-11套;200A-2套;300A-2套;400A-2套;灭弧装置40A-3套。

3

荷塘小学分部

30

29

1

0

在线监测100A-28套 200A-1套;灭弧装置40A1套。

4

601中英文小学分校

10

8

2

0

在线监测100A-5套;200A-2套;300A-1套;灭弧装置40A-2套。

5

实验小学分校

14

13

1

0

在线监测100A-12套;200A-1套;灭弧装置40A-1套。

6

天鹅湖小学新校区

0

0

0

0

在线监测100A-6套从老校区移机。

7

9所公办中小学增加设备

26

26

0

0

在线监测100A-24套;200A-2套。

8

27所普惠幼儿园

99

85

2

12

在线监测100A-78套;200A-7套;故障电弧12套,灭弧2套;具体安装数量详见表二27所幼儿园安装智慧用电汇总表。

合计

214

193

9

12




表二、27所幼儿园安装智慧用电汇总表

序号

单位名称

在线监测

灭弧装置

故障电弧

1

株洲市荷塘区星河幼儿园

3

0

0

2

株洲市荷塘区水竹幼儿园

4

0

0

3

株洲市荷塘区幼儿园

3

0

0

4

株洲市荷塘区明照乡中心幼儿园

2

0

0

5

株洲市荷塘区仙庾镇中心幼儿园

0

0

3

6

株洲市荷塘区钻石幼儿园

9

0

0

7

株洲市荷塘区八达幼儿园(四三零幼儿园)

5

0

0

8

株洲市荷塘区金福娃幼儿园

0

0

4

9

株洲市荷塘区童之星幼儿园

3

0

0

10

株洲市荷塘区红苹果幼儿园

10

0

0

11

株洲市荷塘区蓝天幼儿园

0

2

0

12

株洲市荷塘区东湖幼稚园

3

0

0

13

株洲市荷塘区小博士教育天鹅幼儿园

6

0

0

14

株洲市荷塘区爱加贝幼儿园

4

0

4

15

株洲市荷塘区英才幼儿园(月塘中心幼儿园)

2

0

1

16

株洲市荷塘区悦童幼儿园

2

0

0

17

株洲市荷塘区金荷幼儿园

1

0

0

18

株洲市荷塘区金牌幼稚园

2

0

0

19

株洲市荷塘区华南幼儿园

1

0

0

20

株洲市荷塘区金龟子幼儿园

3

0

0

21

株洲市荷塘区金苹果幼儿园

1

0

0

22

株洲市荷塘区小博士教育汇隆幼儿园有限公司

5

0

0

23

株洲市荷塘区小博士教育世贸琼林幼儿园

4

0

0

24

株洲市荷塘区岭秀天下幼儿园

4

0

0

25

株洲市荷塘区郦城幼儿园

3

0

0

26

株洲市荷塘区新桂未来幼稚园

4

0

0

27

株洲市荷塘区中南京艺幼儿园

1

0

0

27所幼儿园安装合计

85

2

12



2、技术要求

表三、智慧用电安全隐患监管服务系统技术要求

智慧用电系统云平台

1.Web

▲1)云平台能展示温度、电流、电压电气安全参数的实时监测数据、历史数据、隐患分析数据、统计报表、检测周报等。

2)云平台能查看设备覆盖情况,隐患分布情况、隐患类型占比情况、隐患治理情况等信息。

3)云平台管理终端设备,包括终端设备的运行状态、现场安装图片、故障信息、地址及地图位置分布信息、产品身份标识,便于发生报警后直观感知现场设备的情况和环境。

4)云平台能查看现场服务次数、排除隐患与未排除隐患、报警未处理数、常规巡检及产品维护服务数据。

▲5)云平台可以查看报警处理记录(处理时间、现场图片、处理内容及结果)及设备维护记录(维护时间、现场图片、维护内容及结果),并做统计分析。

6)云平台能对所有用户单位的电气安全隐患指数评分及综合排名,并可以根据不同月份和不同区域进行分别统计。

7)云平台能查看各个单位设备的电气安全运行情况的评分、电气安全运行分析报告。

8)云平台具备独立账号,且可以分县(市、区、镇)设置不同的监管服务管理权限,便于分县(市、区、镇)监控管理。

2.APP

1)手机APP软件应同时具有IOS版本和安卓版本。

▲2)APP端能以数字及图形方式展示监测回路的温度、电流、电压。

▲3)APP端能查看设备的运行状态、故障信息、地理位置、产品身份标识等,修改产品名称。

4)APP端能对终端设备参数进行远程设定及修改功能,参数修改必须通过密码验证后方可进行修改。

5)APP端能查看每条报警设备的现场安装图片、地址/地图位置信息,以地图的形式展示所有安装单位和设备的分布情况。

6)APP端能查看每条报警记录,直接调取设备所属用电单位联系人的电话,并进行呼叫。

7)APP端能新增报警处理记录,录入电气安全隐患的报警处理、隐患排查、日常巡检服务过程等信息。

8)APP端能查看所有用户单位的电气安全隐患指数评分、综合排名,根据不同月份、区域进行分别统计。

组合式电气火灾监控探测器

1.适用对象要求:220V-400V低压线路用电情况监测。

▲2.监控探测器应能同时探测剩余电流、四路温度、三相电流、三相电压等参数值功能,且产品可靠性高、抗干扰好。

3.监控探测器必须可监控配电回路的四路温度信号,分别为L1相、L2相、L3相的断路器下方线缆(铜排)温度及零线线缆温度。

4.监控探测器应能显示出剩余电流值、4相线缆温度值、3相线缆的电流值、3相线缆的电压值及监控回路能耗值。

5.工作环境要求:

工作电压(AC):220V50Hz,±20%,功耗<5W。

工作温度:-10℃~42℃。

工作湿度:10%~95%RH,无凝露。

6.采集终端外形要求:一体化设计,通信模块、电源模块、信号处理模块等内置,单壳体封装。

▲7.通信要求:需要通过无线方式将采集的数据实时传输到远程服务机房,支持2家以上(含电信)运营商的无线网络接入。

8.线路报警状态管理要求:需要显示报警内容(剩余电流、电流、温度报警)。

9.剩余电流报警设定值区间:20mA~1000mA。

10.温度报警设定值区间:45℃~140℃。

11.采集范围与精度要求

剩余电流:0~1000mA,误差<5%。

电    流:0~200A,误差<5%。

温    度:0~140℃,误差<5%。

12.信号灯指示要求

电源/工作指示灯:具备。

无线通信信号灯:具备。

报警提示灯:具备。

联网成功指示灯:具备。

13.探测器通过全波信号测试并依据GB14287.2014要求。

14.剩余电流互感器

①过线孔尺寸:32mm≤φ≤105mm;

②外壳材质:塑料;

③标称一次绕组的额定电流:1000mA;

④标称二次绕组的额定电流:0.5mA;

⑤标称额定连续电流:2000mA;

⑥标称工作环境上线温度:70°C;

⑦标称工作环境下限温度:-25°C。

灭弧电气防火保护装置(电气防火限流式保护器)

1.技术参数:

▲工作电源:220V   AC 50Hz;

▲绝缘等级:>100MΩ;

耐压等级:>1250V 60s;

相对湿度:10%~95%;

安装方式:背部螺丝固定安装;

工作制和供电模式:24小时,现场供电。

2.功能要求:

▲1)灭弧式电气防火保护装置能通过移动通讯网络接入电气安全大数据云平台。

2)灭弧式电气防火保护装置应配置显示单元。

3)灭弧式电气防火保护装置应能实时显示线缆电流数值、电压数值、温度数值,以便现场观察。

4)当被保护线路发生短路或过载时,灭弧式电气防火保护装置应能切断电源并确保短路故障点不产生危险性电弧火花。

5)通过APP应能切断与接通灭弧式电气防火保护装置的输出供电。

6)通过手机APP能实现对灭弧式电气防火保护装置的远程自检、远程复位、远程消声等功能。

7)灭弧式电气防火保护装置应配置声光报警功能,声光报警信号能手动解除,故障消除后,保护器可手动复位到初始监控状态。

8)灭弧式电气防火保护装置恢复出厂设置参数必须通过密码验证。

9)灭弧式电气防火保护装置具有手动检查其音响器件和所有指示灯的功能。

10)灭弧式电气防火保护装置连接其他辅助设备(如通讯模块)时,与辅助设备间连接线的开路和短路不应该影响灭弧式电气防火保护装置自身的正常工作。

故障电弧探测器

1.技术参数

▲额定电压:AC220V/50Hz;

▲电源波动:-15%~+10%;

额定电流:≤65A;

最大功率:≤3W;

输出触点容量:5A。

2.功能要求

产品的安装尺寸越小越有利于减少墙体破坏面积和美观度。外形要求可以定制化一体式设计。

探测装置应能同时探测温度、电流、电压等参数值功能。

探测装置应能通过移动通讯网络接入电气安全云平台。

探测装置可以通过手机APP远程消音、自检、复位。

3.性能要求

▲故障电弧探测器应执行GB14287.4-2014《电气火灾监控系统第4部分:故障电弧探测器》。

报警性能要求:

被探测线路在1s内发生14个及以上半周期的故障电弧时,探测装置应在30s内发出报警信号,点亮报警指示灯,报警指示应保持至手动复位。

被探测线路在1s内发生9个及以下半周期的故障电弧时,探测装置不能发出声光报警信号和控制信号,但可采取其他方式提示。

探测器应设有一组控制输出,发出报警信号时,控制输出应在1s内动作。

探测器在误报警试验过程中,模拟不同运行工况,不应发出报警和控制信号。

探测装置应在负载抑制性试验过程中,应在30s内应发出报警及控制信号。
