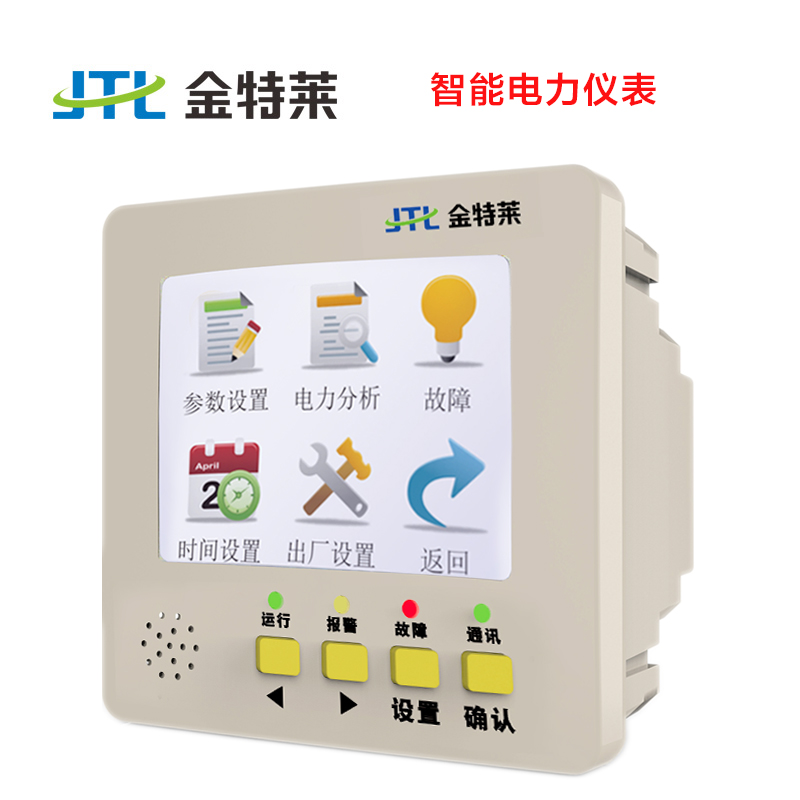

智慧电力仪表

型号:智慧电力仪表_智慧多功能数字电表

产品简介:

智能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力智能监控和电能计量等需求而设计的。

附加功能:



  • 一、产品简介

    智能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力智能监控和电能计量等需求而设计的。它能高精度测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。
    多功能数字电表具备多种扩展功能的输入出方式可供选择:1路通讯接口、2路模拟量输出、2路继电器输出、本地或远程的开关信号监测和控制输出功能(“遥信”和“遥控”功能)、2路电能脉冲输出、事件记录功能。
    智能电力仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种好的智能化、数字化的电网前端采集元件、已广泛应用于各种控制系统、SCADA 系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。




    二、产品功能


    功能

    测量功能

    基本功能

    实时测量

    三相电压

    三相电流

    功率、频率、功率因数

    电能计量

    正向有功电能

    正向无功电能

    事件记录

    记录多达100个带时标的事件,时间分辨率1s

    扩展功能

    谐波

    电压/电流2-33次谐波畸变率

    三相不平衡

    三相电压/电流不平衡度

    电能脉冲

    无源干节点

    变送输出

    4-20mA

    开关输入

    无源干节点

    继电器输出

    AC250V 5A、遥控/报警

    通讯

    NB-IoT

    显示方式

    3.2寸TFT彩屏


    三、安装方法
    1、在固定配电柜开89mm*89mm孔;
    2、取出仪表,松开螺丝,取下固定支架;
    3、仪表由前插入安装孔;
    4、插入仪表固定支架,并拧紧螺丝固定仪表。



    五、引用标准
    参考标准
    GB/T 17883-1999 0.2S级和0.5S级静止式交流有功电度表
    GB/T 17882-1999 2级和3静止式交流无功电度表
    DL/T 614-1997 多功能电能表
    GB/T13850-1998 交流电量转换为模拟量或者数字信号的电测量变送器
    执行标准:
    GB/T 22264.1-2008安装式数字显示电测量仪表第1部分:定义和通用要求
    GB/T 22264.2-2008安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求
    GB/T 22264.3-2008安装式数字显示电测量仪表第3部分:功率表和无功功率表的特殊要求
    GB/T 22264.4-2008安装式数字显示电测量仪表第4部分:频率表的特殊要求
    GB/T 22264.5-2008安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求
    GB/T 22264.7-2008安装式数字显示电测量仪表第7部分:定义和通用要求
    GB/T 22264.8-2008安装式数字显示电测量仪表第8部分:推荐的试验方法


  • 性能

    参数

    输入

    网络

    三相四线/三相三线

    电压

    额定值

    AC220V/AC380V

    精度范围

    10V-1.2Un(Un为额定电压)

    过负荷

    持续:1.2倍  瞬时:2倍/1S

    功耗

    <0.5VA/相(额定时)

    精度指标

    RMS测量,精度等级0.5级

    电流

    额定值

    AC5A、AC1A

    精度范围

    30mA-1.2In(In为额定电流)

    过负荷

    持续:1.2倍  瞬时:10倍/10S

    功耗

    <0.25VA/相(额定时)

    精度

    RMS测量,精度等级0.5级

    频率

    45~65Hz  ±0.02Hz

    功率

    视在功率,有功功率,无功功率

    精度等级

    0.5级

    功率因数

    精度等级1.0级

    电能

    四象限计量,有功精度0.5级,无功精度2.0级

    谐波

    总谐波含量2~33次

    三相电压/电流不平衡

    相角±1°

    电源

    工作范围

    AC/DC85~270V,±10%

    功耗

    ≤2W

    输出

    通讯

    NB-IoT

    脉冲输出

    2路电能脉冲输出,脉冲常数:3600imp/kwh

    环境

    工作环境

    -10~60℃

    储存环境

    -40~85℃

    相对湿度

    5%~95%(无冷凝)

    安全

    介质强度

    工频电压,1分钟

    绝缘电阻

    不小于100MΩ

    电能测量范围

    有功无功电度测量范围0~99999999Mwh

    超过此数值电度从0开始计数

    仪表尺寸

    外壳尺寸:96*96*64mm;安装尺寸:89*89mm
